Mal som doma zopár nevyužitých mechaník z notebookov 386/486. Notebookové mechaniky vyrábalo viac výrobcov. V priebehu času sa znižovali z 2/3 výšky bežnej až na polovičnú výšku. Konektory na pripojenie boli tiež rôzne, s rôznym počom pinov a s rozdielnym rozostupom. Väčšinou už využívali FFC/FPC konektor na vodivý pásik. Posledné mechaniky už boli všetky polovičnej výšky, a s konektorom 26-pin FFC/FPC s dosť štandardizovaným pinoutom. Preto som ich chcel vyskúšať pripojiť na NCD85. NCD85 má klasický konektor 34pin na ribbon kábel s IDC konektormi.
Na rozdiel od 5.25" mechaník sa výrobcovia pri niektorých 3.5" vrátili ku signálom, aké boli bežné pri 8" mechanikách. Znova začali implementovať signály DSKCHG, READY a podobne. V prípade mechaník TEAC FD-05HG je pridaná aj voľba otáčok. V 2.0MB móde je to štandardných 300rpm. V móde 1.6MB je to 360rpm. Toto je mód, kedy je mechanika voči radiču na nerozpoznanie od 5.25" 1.2M HD mechaniky a samozrejme aj od 8" DS/DD mechaniky. Navyše na rozdiel od 5.25" máme aj READY a ďalšie 8" signály. Tieto mechaniky sa okrem iného nachádzajú v kombinovaných čítačkách kariet s floppy mechanikou do štandardnej pozície 3.5" v PC. Možno sú aj v niektorých externých USB 3.5" mechanikách.
Navrhol som doštičku 4x5 cm s jedným IDC 34-pin konektorom a dvomi 26-pin FFC/FPC konektormi na pripojenie dvoch 26-pin mechaník. Ešte som pridal na dosku aj konektor pre +5V napájanie a dve LED a dva jumpre. LED slúžia na indikáciu signálov DISK CHANGE a READY. Jeden jumper umožňuje voľby pripojenia jedného z týchto dvoch signálov (alebo žiadneho) na pin 34. Druhý jumper umožňuje prepínať na mód 1.6MB kedy sú otáčky 360rpm.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhIo5UX-xh-Fnt9-OgR-M6h8AevoTmFcfbV7eQB6b3sLaQb32pifAGiIZGyxV-i_zhZKX1m6de5jRvxfKsif0H8gtNl9SqD6UeCdjgM9O95wFMVDqGR19Yt8MxwPDK08EiqX5zy6nDvisM/s320/IMG_20160918_110125.jpg)
Dve mechaniky majú výšku jednej :-)
Pripájajú sa dvomi FFC 26pin/1mm pásikmi. Tu treba dávať pozor, keď sú pásiky invertované (na protiľahlých koncoch majú vodivé plôšky na opačných stranách), je treba použiť konektory s top kontaktom - platí pre moje TEAC FD-05HG. Existujú aj konektory s bottom kontaktom.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEigUyQEv670R3lH-87T2agT7yNWoEYw_MJQNLSHmTj0DfltBBeWy7TD-I9QIBMo0t4s55mopwQOwHEsmw6v5UM0fedo8GyIf30RodJbQ7lUm6LELzCj5bzrmJaFwGmqPC9cpe7q9lululM/s320/IMG_20160918_110240.jpg)

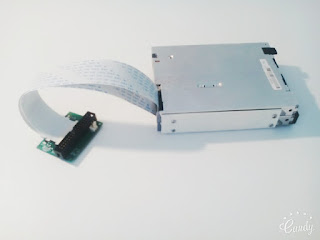

Ozaj je to mini. Jednej mechanike chýba čelný rámik.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhjkR0MKB0MMOCLOIttFhqp_VCa6IZTvzOKOxsd4SOJQcT6UP46jflCxg3YqePw-IautJDBBnTGoPcA475QyorIsPuKtUo43ooG8QMD1_wVHtqfDz5u5usN-zTFDmZn506QTa03NYfuDHk/s320/IMG_20160918_110329.jpg)
Plošný spoj 4 x 5cm. Zopár ich môžem poskytnúť. Známym len za poštovné. Mám naviac aj konektory a pásiky.
Pri prepnutí do módu 1.6MB dostaneme kompatibilnú radu 8", 5.25" a 3.5" mechaník, kde je možné bez zmeny používať ten istý fyzický layout sektorov na diskete. Z pohľadu radiča sa javia všetky ako klasika IBM 8" 53FD / Shugart 850. Niekorí výrobcovia software dodávali na všetkých troch médiach ten istý obraz systému :-)
